Выбор и монтаж электрического щитка: от вводного бокса для автоматов до силового щита
Электрический щиток — сердце электросети. Его правильный выбор и монтаж, залог безопасности. Это важно как для квартирного бокса для автоматов‚ так и для вводного силового щита в доме.
Типы корпуса и материалы: накладной (навесной) или встраиваемый‚ металлический или пластиковый‚ размер и глубина для квартиры‚ частного дома или для дачи
Выбор корпуса, первый шаг к созданию безопасного распределительного устройства. По способу установки электрический щиток бывает двух типов:
- Встраиваемый: Этот корпус монтируется в стенную нишу‚ что эстетично для квартиры со скрытой электропроводкой. Монтаж трудоемкий‚ требует точного расчета ниши‚ особенно важна ее глубина.

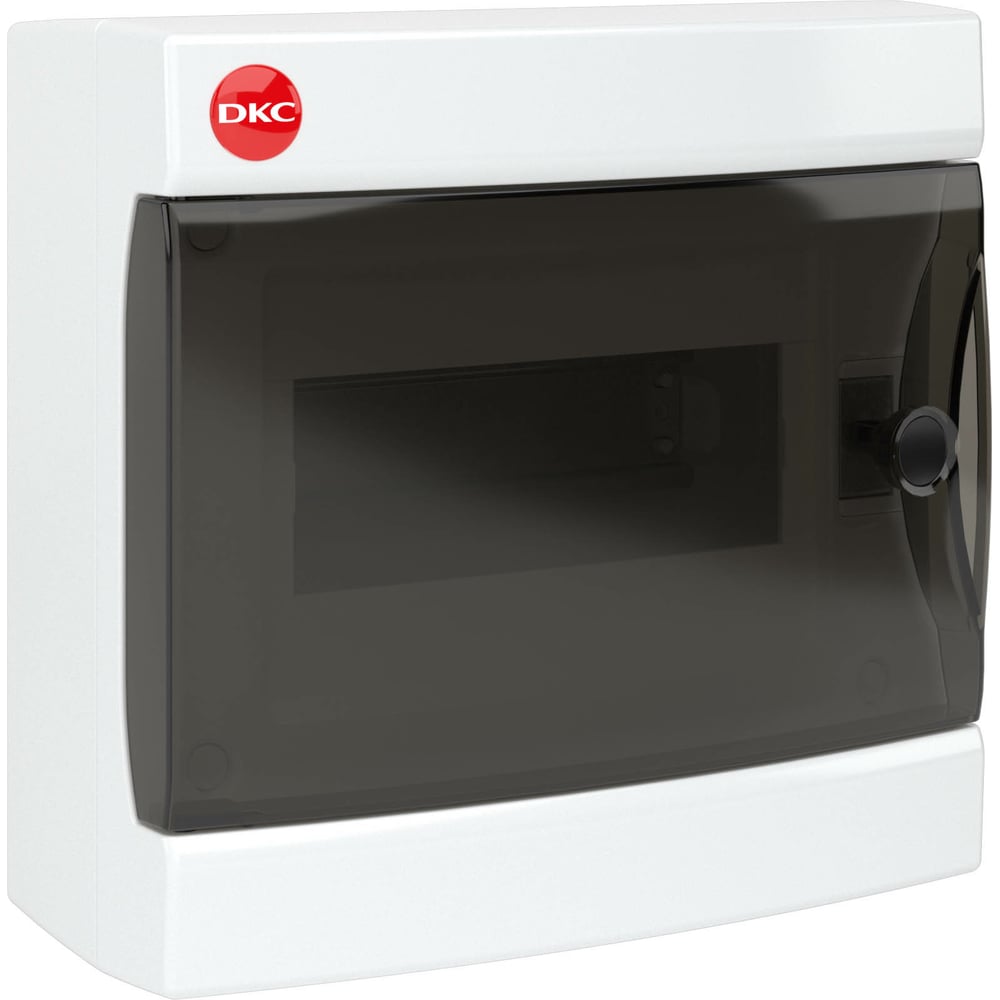

- Накладной (или навесной): Такой бокс для автоматов крепится прямо на стену. Простая установка делает его популярным решением для частного дома‚ для дачи или гаража.
Металлический или пластиковый корпус?
Материал влияет на прочность и место применения:
- Пластиковый распределительный щит легкий‚ не ржавеет и безопасен (диэлектрик). Это лучший выбор как квартирный щиток.
- Металлический силовой щит прочнее‚ надежнее и пожароустойчивее. Часто используется как вводной щит для частного дома или в помещениях с риском механических повреждений.
Подбирая размер корпуса‚ всегда оставляйте запас места для будущих нужд. Глубина щитка напрямую влияет на удобство подключения проводов.
Модульный распределительный щит: DIN-рейка‚ количество модулей‚ степень защиты IP и выбор производителя (ABB‚ Schneider Electric‚ Legrand‚ IEK)
Современный распределительный щит — это модульный бокс для автоматов. Его основа — стандартная DIN-рейка‚ на которую крепится вся аппаратура‚ что делает монтаж быстрым и удобным.
Ключевые параметры выбора
Количество модулей определяет размер корпуса. Один модуль равен 18 мм. При расчете всегда закладывайте запас в 20-30% для возможной модернизации. Степень защиты IP, это показатель защищенности от пыли и влаги. Для сухих помещений (квартирный щит) достаточно IP31. Для установки на улице‚ в гараже или для дачи‚ где есть риск попадания влаги и пыли‚ необходим электрический щиток с классом защиты не ниже IP54‚ а лучше IP65.
Популярные производители
Выбор бренда влияет на качество и цену:
- ABB‚ Schneider Electric‚ Legrand, мировые лидеры‚ предлагающие продукцию премиум-класса с высоким уровнем надежности и безопасности.
- IEK — популярный производитель‚ предлагающий сбалансированные по цене и качеству решения‚ которые стали стандартом для многих бытовых проектов.
Комплектация: автоматический выключатель‚ УЗО‚ дифавтомат‚ счетчик электроэнергии‚ нулевая шина и шина заземления для однофазной или трехфазной сети
Основные компоненты для сборки щитка
Начинка — это мозг и мышцы вашей электросети. В распределительный щит устанавливают следующие модульные устройства‚ каждое из которых выполняет свою критически важную функцию для обеспечения стабильной работы и безопасности:
- Автоматический выключатель: Базовая защита вашей электропроводки от перегрузки по току и короткого замыкания. Его выбор напрямую зависит от сечения кабеля и предполагаемой нагрузки на линию.
- УЗО (устройство защитного отключения): Это ваш ангел-хранитель. Он не реагирует на перегрузки‚ но мгновенно отключает питание при обнаружении тока утечки‚ защищая человека от поражения электрическим током.
- Дифавтомат: Гибрид‚ совмещающий в одном корпусе функции УЗО и автоматического выключателя. Идеальное решение для экономии места в бокс для автоматов.
- Счетчик электроэнергии: Устройство для учета потребляемой энергии. Может быть как однофазный (стандарт для квартир)‚ так и трехфазный (часто ставится в силовой щит для частного дома).
Элементы коммутации
Для корректного соединения проводников в электрический щиток обязательно монтируются:
- Нулевая шина (N): Металлическая планка для подключения всех рабочих нулевых проводников.
- Шина заземления (PE): Обеспечивает надежное соединение всех защитных проводников заземления.
Комплектация для однофазной и трехфазной сети существенно различается‚ особенно это касается вводных устройств.
Сборка щитка согласно ПУЭ: схема‚ расчет нагрузки на электропроводку и безопасность установки
Профессиональная сборка щитка — это не просто механическое соединение проводов‚ а залог долговечной и безаварийной работы всей системы‚ где безопасность стоит на первом месте. Весь процесс‚ от планирования до финального подключения‚ должен неукоснительно соответствовать нормам ПУЭ (Правила устройства электроустановок).
От схемы до монтажа
Любая установка начинается с проектирования. Детальная схема — это дорожная карта для любого электрика. На ней отображается вводной автомат‚ счетчик электроэнергии‚ а затем идет разделение на группы‚ каждая из которых защищена своим устройством (автоматический выключатель‚ УЗО или дифавтомат). На схеме также указывается подключение к нулевой шине и шине заземления.
Далее следует важнейший этап — расчет нагрузки. Суммарная мощность всех приборов на одной линии определяет‚ какая нагрузка ляжет на электропроводку. Исходя из этого‚ подбирается номинал автомата‚ который обязан защитить кабель‚ а не оборудование. Монтаж модулей в распределительный щит выполняется на DIN-рейку. Для соединений используются медные шины или провода соответствующего сечения. Крайне важно обеспечить надежный контакт во всех клеммах; Будь то простой квартирный бокс для автоматов или сложный силовой щит для частного дома‚ принципы ПУЭ остаются неизменными.
FAQ: Вопрос ответ
Какой размер щитка (количество модулей) выбрать?
Выбор размера зависит от схемы. Для 1-комнатной квартиры обычно достаточно бокса для автоматов на 12-16 модулей. Для частного дома‚ где больше потребителей и может быть трехфазный ввод‚ потребуется распределительный щит на 24-36 модулей‚ а иногда и более вместительный силовой щит. Главное правило: после расчета всех устройств (вводной автоматический выключатель‚ УЗО‚ счетчик электроэнергии) всегда оставляйте запас 20-30% свободного места на DIN-рейке для будущей модернизации и удобства монтажа.
Встраиваемый или накладной корпус — в чем разница?
Встраиваемый электрический щиток монтируется в нишу в стене‚ что эстетично для жилых помещений со скрытой электропроводкой. Его глубина должна быть достаточной для удобной прокладки проводов. Накладной (навесной) корпус крепится на стену‚ его монтаж проще и быстрее. Это практичное решение для дачи‚ гаража или технических помещений‚ где вид не важен.
Зачем нужно УЗО‚ если уже стоит автоматический выключатель?
Это устройства с разной задачей. Автоматический выключатель защищает электропроводку от перегрузки и короткого замыкания. УЗО защищает человека от поражения током при утечке. Согласно ПУЭ‚ их совместная установка обязательна для обеспечения должного уровня безопасности. Альтернатива — дифавтомат‚ который совмещает обе функции в одном корпусе.
Какой производитель лучше: IEK или Schneider Electric?
Выбор зависит от бюджета и требований. Schneider Electric‚ ABB и Legrand, это премиум-сегмент с максимальной надежностью и долговечностью. IEK — популярный и качественный бюджетный производитель‚ продукция которого отлично подходит для большинства бытовых задач (квартирный щиток‚ для дачи). Для ответственных объектов лучше не экономить‚ а для стандартного использования IEK будет достаточно.
